Mesh Network

메시 네트워크(mesh network)는 각각의 노드가 네트워크에 대해 데이터를 릴레하는 네트워크 토폴로지이다. 모든 메시 노드들은 네트워크 내의 데이터 분산에 협업한다.

출처 - wikipedia

Service Mesh

MicroService Architecture 시스템의 서비스간 통신이 Mesh Network 형태를 띄는것에 빗대어 명명
MSA 시스템이 커지고 서비스가 점점 증가하고 관리가 어려워지고.. 통신, 메트릭, 보안 등등 서비스간의 상호 동작이 복잡해지고 있다.

A. 서비스가 몇개더라?

  • 몇개의 서비스가 있지?
  • 서비스 당 인스턴스는 몇개나 존재하지?
  • 서비스 인스턴스에 로드밸런싱은 어떻게 하지?
  • 잘 떠있나?

B. 저기서 장애가!

A -> B -> 외부 API

  • 외부 API 장애 start
  • B: 타임아웃 예정 스레드 증가
  • A: 그에 따른 B에 대한 타임아웃을 기다리는 스레드 증가

어딘가에서 A를 호출하고 있다면? 쾅~ 장애 전파

문제 해결

A를 풀자 - Service Discovery Pattern

  • Registry에서 각 서비스 인스턴스 정보 관리
  • 인스턴스 정보를 꺼내서 로드밸런싱!
  • Netflix Eureka + ribbon 조합

B를 풀자 - Circuit Breaker Pattern

  • 일정 수치 이상 에러 발생 -> fallback method 실행
  • 장애 전파 차단 및 전체 시스템 보호
  • Netflix Hystrix

이정도면 ?

위 해결법을 적용하면 꽤 많이 좋아질 수 있다. 그러나

  • 이것들을 적용하려면 개발자가 다 해야한다.
  • 결국 내 애플리케이션이 위를 지원해야하고, 또 다른 애플리케이션도 모두 지원되어야 한다.
  • 내 바람대로 동작 할 소프트웨어가 전부 구축 되어야 한다.

이를 인프라 레벨에서 컨트롤 할 수 있다면 좋지 않을까

즉 Service Mesh란, software적 접근이 아닌 인프라 레벨에서 서비스간 통신 및 그 외 여러 부분들을 담당하고 관리하자는 컨셉이다. 그럼 어떤식으로 인프라 레벨에서 이를 관리할까

Proxy

Service Mesh 컨셉은 서비스 간 호출의 경우 / 서비스간 라우팅의 경우 직접 호출하는 것이 아닌 프록시를 두고 아래와 같이 진행한다.

서비스간 라우팅

이를 통해 각 서비스로 들어오는 트래픽을 proxy가 통제하고 차단 할 수 있다. 위에서 B상황의 경우 circuit breaking을 이 proxy가 행할 수 있다.

Data Plane & Control Plane

서비스의 증가하면 프록시 수도 증가하게 된다. 프록시 수의 증가는 또다시 관리 포인트에 대한 비용을 생성한다.
이 문제를 해결하기 위해 각 프록시에 대한 config 정보를 중앙에서 컨트롤 하는 구조를 취해야한다.

Data Plane은 각 프록시들로 이루어져 config에 따라 트래픽을 컨트롤 하는 부분을 말하고,
Control Plane은 Data plane의 config 값들을 저장하고, 프록시들에 이를 전달하는 컨트롤러 역할을 한다.

Envoy Proxy

Istio는 envoy 프록시를 사용한다. 이는 Lyft사에 의해 개발 되었으며 다양한 기능을 제공한다.

  • TCP, HTTP1, HTTP2, gRPC protocol 지원
  • TLS client certification
  • L7 라우팅 지원 및 URL 기반, 버퍼링, 서버간 부하 분산량 조절
  • Auto retry / Circuit Breaker 지원 / 다양한 로드밸런싱 기능 제공
  • Zipkin을 통한 분산 트랜잭션 성능 측정 제공
  • Dynamic configuration 지원, 중앙 레지스트리에 설정 및 설정 정보를 동적으로 읽어옴
  • MongoDB에 대한 L7 라우팅 기능

서비스들은 Envoy proxy와 함께 Data Plane을 구성할 수 있다.



Istio

Envoy Proxy로 구성된 Data Plane을 컨트롤 하는 것이 Istio이다. k8s에서는 envoy proxy가 pod에 sidecar 형태로 배포된다. istio-sidecar-injector가 자동으로 istio(envoy) proxy를 pod에 주입한다.


istio architecture

istio의 core component는 아래와 같다.

  • Envoy
  • Pilot
  • Citadel
  • Gallery

Pilot

  • Envoy sidecars를 위한 service-discovery를 제공
  • Istio에 배포된 envoy 의 생명 주기를 담당하며, 각 envoy는 pilot으로부터 가져온 다른 인스턴스 정보들로 로드밸런싱을 하게 된다.
  • Traffic Management API 를 사용해 Pilot이 envoy proxy가 더 세밀한 구성을 할 수 있게 도와준다.
    • traffic management capabilities for intelligent routing
    • retry, circuit breaker, timeout 등

  • 새로운 인스턴스가 생성되면 platform adapter에게 알림
  • 인스턴스가 생성 되었으니 트래픽 규칙과 구성 변경을 알리기 위해 envoy proxy들에 이를 알림

Citadel

  • 보안에 관련된 기능을 담당하는 모듈
  • 서비스를 사용하기 위한 사용자 인증 및 인가 담당
  • Istio는 TLS를 이용해 통신할 수 있는데, 이때 certification을 관리하는 역할을 한다.

Gallery

  • provides configuration management services for Istio.



Traffic Management

Istio는 pilot(service discovery)과 envoy proxy를 활용해 트래픽을 컨트롤 하게 된다.

pilot을 통해 envoy proxy는 트래픽을 관련 서비스로 전달 한다. 또한 기본적인 디스커버리와 로드밸런싱 외에 트래픽의 특정 비율을 새 버전의 Pod으로 보내는 등 더 많은 세밀한 규칙을 지정 할 수 있다.

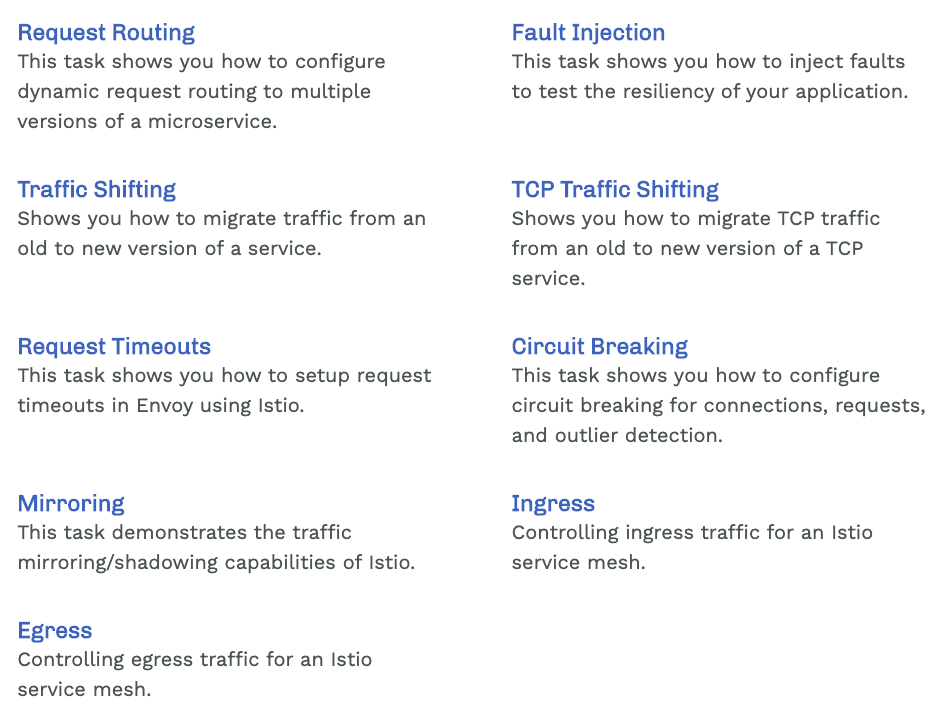

아래 그림이 Istio의 Traffic Management feature이다.

출처 -  https://istio.io/docs/tasks/traffic-management/



위 feature 들을 활용하려면 필수적으로 알아야 할 것들이 있는데 아래와 같다.

  • Gateway
  • Virtual Service
  • DestinationRule

위 3개의 요소들을 더 이해하기 편하도록 도식도를 그렸다. 글을 다 읽고 보면 더 이해가 잘 될지도...?



Gateway

Gateway는 외부로부터 트래픽을 받으며 가장 앞단에 존재한다. mesh에 대한 inbound 및 outbound traffic을 관리하여 mesh에 진입하거나 나갈 트래픽을 지정할 수 있다. gateway는 서비스에 붙는 envoy 처럼 sidecar 로 실행 되는 것이 아니고, standalone envoy proxy 형태로 생성된다.



Istio를 사용한다고 해서 외부에서 들어오는 트래픽을 반드시 Istio gateway를 사용해야 하는 것은 아니다. 기존의 Kubernetes Ingress를 그대로 사용할 수 도 있다.



아래 예시는 ext-host.example.com 로 https traffic 을 포트 443을 통해 mesh로의 접근을 허용한다.

apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: ext-host-gwy
spec:
  selector:
    app: my-gateway-controller
  servers:
  - port:
      number: 443
      name: https
      protocol: HTTPS
    hosts:
    - ext-host.example.com
    tls:
      mode: SIMPLE
      serverCertificate: /tmp/tls.crt
      privateKey: /tmp/tls.key

gateway를 virtual service에 바인딩 하여야 의도한 대로 동작한다. routing rule은 아래 virtual service에 정의하여야 한다.

apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: virtual-svc
spec:
  hosts:
  - ext-host.example.com
  gateways:
  - ext-host-gwy



Virtual Service

istio traffic routing 기능의 핵심 구성 요소이고, 이스티오의 트래픽 관리를 유연하게 만드는 핵심적인 역할을 한다.

virtual service는 k8s service로 요청이 라우팅 되는 방법을 구성할 수 있다. 또한 워크로드에 트래픽을 보내기 위한 다양한 트래픽 라우팅 규칙을 지정하는 방법들을 제공한다.



virtual service 가 없는 경우, envoy는 모든 서비스 인스턴스 간에 round robin 로드 밸런싱을 사용해 트래픽을 분산 시키다. 그러나 여기 모든 서비스에 virtual service를 적용시키 것이 best라고 한다.



client는 virtual service에 요청을 보내고, envoy는 virtual service rule에 따라 각기 다른 버전으로 라우팅 하는 형태이다. (ex. 20%는 새 버전, 80%는 이전 버전으로 라우팅)



이를 통해 새 서비스 버전으로 전송되는 트래픽의 비율을 점차적으로 늘릴 수 있다.(아래에서 다시 설명) 또한 http/1.1, http2, grpc, tcp 까지 라우팅 규칙을 구성할 수 있다.



아래는 2가지 개별 서비스에 트래픽을 보내는 예시이다. /reviews -> reviews, /ratings -> raintings

apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: bookinfo
spec:
  hosts:
    - bookinfo.com
  http:
  - match:
    - uri:
        prefix: /reviews
    route:
    - destination:
        host: reviews
  - match:
    - uri:
        prefix: /ratings
    route:
    - destination:
        host: ratings

이 외에도 더 자세한 사항 : https://istio.io/docs/reference/config/networking/virtual-service/



Destination Rule

Virtual Service 와 함께 destination rule은 이스티오의 트래픽 라우팅 기능의 핵심 부분이다.


virtual service가 k8s service로 트래픽을 보내도록 라우팅 했다면, destination rule은 그 서비스 내에서 어느 Pod으로 트래픽을 보낼지, 그리고 어떻게 트래픽을 보낼 것인지 에 대한 정의이다.

Random / Weighted / Least requests

아래 예시는 v1, v3는 default load balancer, v2는 roung robin load balancer를 설정한다.
그리고 reviews destination service에 대해 세가지 하위 subset을 구성한다.

apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: my-destination-rule
spec:
  host: reviews
  trafficPolicy:
    loadBalancer:
      simple: RANDOM  // default는 랜덤으로 정의
  subsets:
  - name: v1
    labels:
      version: v1 // pod label
  - name: v2
    labels:
      version: v2 // // pod label
    trafficPolicy:
      loadBalancer:
        simple: ROUND_ROBIN // v2 subset 경우 round robin
  - name: v3
    labels:
      version: v3 // // pod label

이렇게 destination rule이 subsets을 가지고 있으면, virtual service 구성에 아래처럼 subset 별로 weight를 줄 수 있다.

apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: reviews
spec:
  hosts:
  - reviews
  http:
  - route:
    - destination:
        host: reviews
        subset: v1
      weight: 10
    - destination:
        host: reviews
        subset: v2
      weight: 80
    - destination:
        host: reviews
        subset: v3
      weight: 10



Network Resilence and testing

istio는 mesh의 장애를 방지하기 위해 failure-recovery 및 fault-injection 기능을 제공한다.

timeout

envoy proxy 가 응답을 기다리는 시간으로 http의 경우 default는 15초이다. 아래는 rating service 의 v1에 대한 호출의 timeout을 10초로 지정하고, v2에 대해 retry 시도를 3번으로 설정한다.

apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: ratings
spec:
  hosts:
  - ratings
  http:
  - route:
    - destination:
        host: ratings
        subset: v1
    timeout: 10s
  - route:
    - destination:
        host: ratings
        subset: v2
    retries:
      attempts: 3
      perTryTimeout: 2s // 연결 시간

circuit breakers

limit에 도달하여 circuit breaker 발동시 해당 host에 대한 연결을 중지시킨다. 아래는 예시이다.


maxConnection & http1MaxPendingRequests & maxRequestsPerConnection이 모두 1로 정의 되어 있는 상태이고, circuit open시 'outlier detection 이라 불리는 행위를 취한다.

apiVersion: networking.istio.io/v1alpha3
kind: DestinationRule
metadata:
  name: httpbin
spec:
  host: httpbin
  trafficPolicy:
    connectionPool:
      tcp:
        maxConnections: 1
      http:
        http1MaxPendingRequests: 1
        maxRequestsPerConnection: 1
    outlierDetection:
      consecutiveErrors: 1 // error 1회 발생시 -> unhealthy
      interval: 1s // 1초간
      baseEjectionTime: 3m // 3분간 로드밸런싱 풀에서 제거
      maxEjectionPercent: 100 // 모든 인스턴스를 제거할 수 있음. envoy의 default option은 10

fault injection

fault injection은 시스템에 오류를 도입해 상태를 견디고 복구할 수 있도록 하는 test 방법이고 다음과 같은 행위를 할 수 있다.

  • delays : network latency가 증가하거나 오버로드 된 unstream을 흉내낸다.
  • aborts : 일반적인 http error나 tcp connection failures를 나타낸다.

아래 virtual service는 rating 서비스에 대해, 1000건의 요청 중 1건에 대해 5초 지연을 도입한다.

apiVersion: networking.istio.io/v1alpha3
kind: VirtualService
metadata:
  name: ratings
spec:
  hosts:
  - ratings
  http:
  - fault:
      delay:
        percentage:
          value: 0.1
        fixedDelay: 5s
    route:
    - destination:
        host: ratings
        subset: v1

참고자료 : compare hystrix & istio circuit breaking
